Nilo Akıllı Pano, saha ekipmanlarının güvenli, düzenli ve uzaktan kontrol edilebilmesi için geliştirilmiş modüler bir otomasyon çözümüdür.

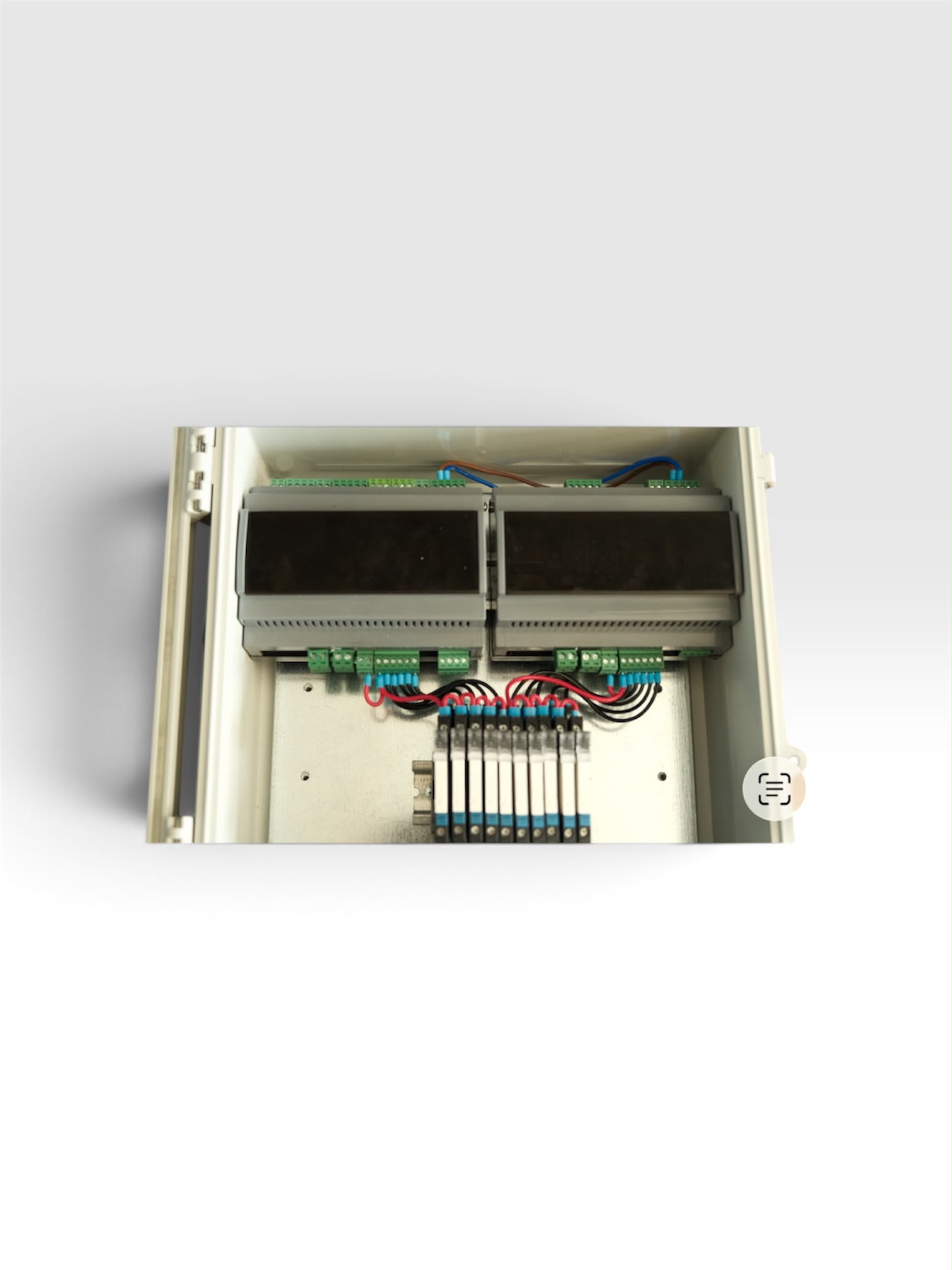

Pano içerisinde ESP32-WROOM-32E tabanlı akıllı kontrol kartı ve 5 adet röle çıkışı bulunmaktadır. Bu çıkışlar sayesinde solenoid vana, sulama vanası, pompa kontaktörü, fan, aydınlatma, alarm sistemi ve farklı elektrikli ekipmanlar kontrol edilebilir.

Sistem standart olarak 5 kontrol çıkışı ile sunulur. Projede daha fazla çıkışa ihtiyaç duyulması durumunda kapasite, 5’er çıkışlık modüller hâlinde artırılabilir. Böylece 10, 15, 20 veya daha fazla çıkışa sahip projeler aynı altyapı üzerinden oluşturulabilir.

Nilo Akıllı Pano; Wi-Fi, Bluetooth, RS485, CAN Bus ve LoRa haberleşme seçeneklerini destekler. İhtiyaca göre W5500 Ethernet modülü eklenerek kablolu ağ bağlantısı da sağlanabilir.

RS485 haberleşme girişi üzerinden Modbus RTU uyumlu sensör ve saha cihazlarından veri okunabilir. SHT30, NTC, LDR, yağmur, rüzgâr hızı ve rüzgâr yönü gibi çevresel sensörler sisteme bağlanabilir.

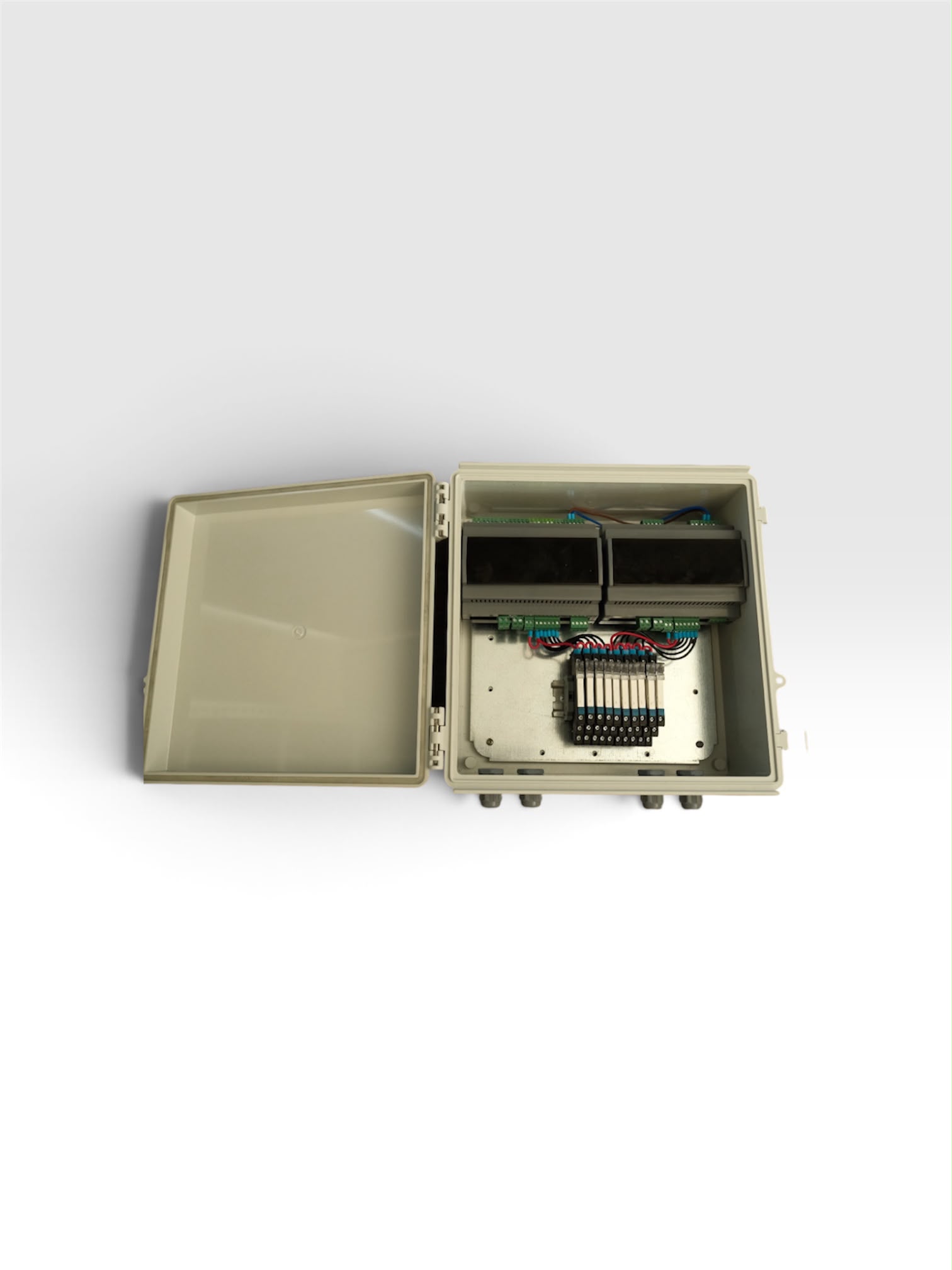

Pano, dış ortam ve saha uygulamalarına uygun IP65 koruma sınıfına sahip muhafaza içerisinde hazırlanır. Kablo girişleri ve saha bağlantıları uygun rakorlarla gerçekleştirildiğinde pano; toz, nem ve su sıçramalarına karşı koruma sağlar.

Öne Çıkan Özellikler

• Standart olarak 5 adet röle çıkışı
• Çıkış kapasitesini 5’erli gruplar hâlinde artırabilme
• 10, 15, 20 ve üzeri çıkışlı sistemlere genişletilebilme

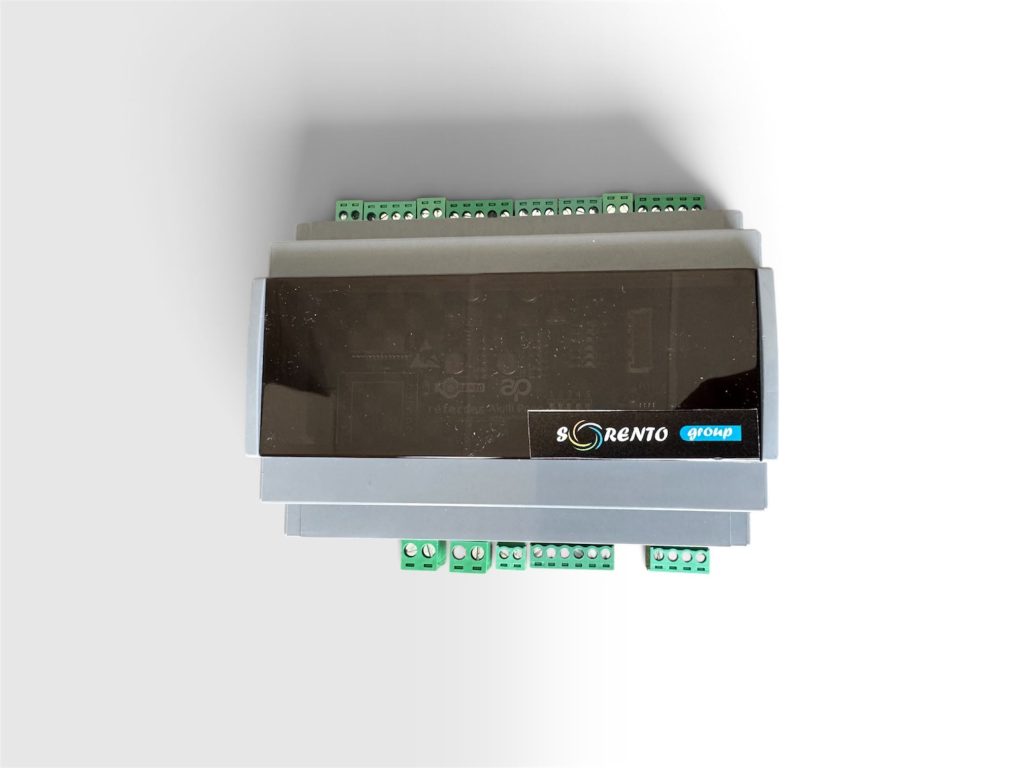

• ESP32-WROOM-32E tabanlı kontrol altyapısı
• 24V DC kontrol sistemi
• IP65 korumalı pano kutusu
• Wi-Fi ve Bluetooth haberleşme
• RS485 endüstriyel haberleşme
• CAN Bus haberleşme desteği
• LoRa uzun mesafe kablosuz haberleşme desteği
• Opsiyonel W5500 Ethernet modülü
• Modbus RTU uyumlu cihaz ve sensörleri okuyabilme
• Sıcaklık, nem, ışık, yağmur ve rüzgâr sensörü desteği
• Web ve mobil uygulama entegrasyonuna uygun yapı
• Uzaktan izleme ve kontrol imkânı
• Takılıp çıkarılabilir klemensli bağlantı yapısı
• Projeye özel yazılım ve senaryo oluşturma imkânı

Teknik Özellikler

Modüler Genişleme Özelliği

Nilo Akıllı Pano’nun standart modeli 5 adet bağımsız kontrol çıkışına sahiptir.

Daha fazla ekipman kontrol edilmesi gerektiğinde sisteme ek çıkış modülleri bağlanabilir:

• Nilo 5: 5 kontrol çıkışı
• Nilo 10: 10 kontrol çıkışı
• Nilo 15: 15 kontrol çıkışı
• Nilo 20: 20 kontrol çıkışı
• Nilo 25: 25 kontrol çıkışı

Sistem, proje ihtiyacına göre 5’er çıkışlık gruplar hâlinde ölçeklendirilebilir. Bu modüler yapı sayesinde başlangıçta düşük kapasiteli kurulan sistem, daha sonra yeni cihazlar eklenerek büyütülebilir.

Kontrol Edilebilecek Ekipmanlar

Nilo Akıllı Pano ile aşağıdaki ekipmanlar kontrol edilebilir:

• Solenoid vanalar
• Sulama vanaları
• Pompa kontaktörleri
• Fanlar
• Havalandırma sistemleri
• Aydınlatma sistemleri
• Isıtıcılar
• Soğutma sistemleri
• Alarm ve ikaz lambaları
• Sirenler
• Gübreleme pompaları
• Motorlu vanalar
• Röle ve kontaktör kontrollü cihazlar

Yüksek akım çeken motor, pompa, ısıtıcı ve benzeri cihazlar uygun kontaktör, motor sürücüsü veya güç rölesi üzerinden kontrol edilmelidir.

Sensör ve Veri Okuma Özellikleri

Nilo Akıllı Pano yalnızca ekipmanları kontrol etmekle kalmaz; uyumlu sensörlerden veri okuyarak otomatik çalışma senaryoları da oluşturabilir.

Desteklenebilecek sensörler:

• SHT30 sıcaklık ve nem sensörü
• NTC sıcaklık sensörü
• LDR ışık sensörü
• Yağmur sensörü
• Rüzgâr hızı sensörü
• Rüzgâr yönü sensörü
• Toprak nem sensörü
• Basınç transmitteri
• Debimetre
• EC sensörü
• pH sensörü
• Enerji analizörü
• Modbus RTU uyumlu RS485 sensörleri

Sensör verilerine göre pompa, vana, fan veya diğer çıkışlar otomatik olarak çalıştırılabilir.

Haberleşme Özellikleri

Wi-Fi

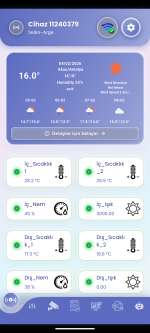

Nilo Akıllı Pano, Wi-Fi ağı üzerinden yerel veya internet bağlantılı sistemlere bağlanabilir. Web paneli, mobil uygulama veya sunucu üzerinden izleme ve kontrol yapılabilir.

RS485

RS485 bağlantısı üzerinden Modbus RTU destekli sensörler, enerji analizörleri, inverterler, debimetreler ve diğer endüstriyel cihazlarla haberleşilebilir.

CAN Bus

CAN-H ve CAN-L bağlantıları üzerinden pano, kontrol kartı veya uyumlu saha cihazları arasında güvenilir veri iletişimi kurulabilir.

LoRa

LoRa haberleşmesi sayesinde kablolu altyapının veya internet bağlantısının bulunmadığı sahalarda uzun mesafeli kablosuz iletişim sağlanabilir.

Haberleşme mesafesi; kullanılan antene, frekansa, arazi yapısına, bina yoğunluğuna ve çevresel şartlara göre değişiklik gösterebilir.

W5500 Ethernet

Opsiyonel W5500 Ethernet modülü ile pano yerel ağa kablolu olarak bağlanabilir. Ethernet bağlantısı üzerinden web paneli, MQTT sunucusu, mobil uygulama veya bulut sistemleriyle haberleşme sağlanabilir.

Çalışma Senaryoları

Nilo Akıllı Pano, projeye göre farklı otomasyon senaryolarıyla çalıştırılabilir.

Örnek uygulamalar:

• Belirlenen saatte sulama vanalarının açılması
• Toprak nemi düştüğünde pompanın çalıştırılması
• Yağmur başladığında sulamanın durdurulması
• Sıcaklık yükseldiğinde fanların devreye alınması
• Rüzgâr hızı arttığında sera pencerelerinin kapatılması
• Depo sıcaklığına göre soğutma sisteminin kontrol edilmesi

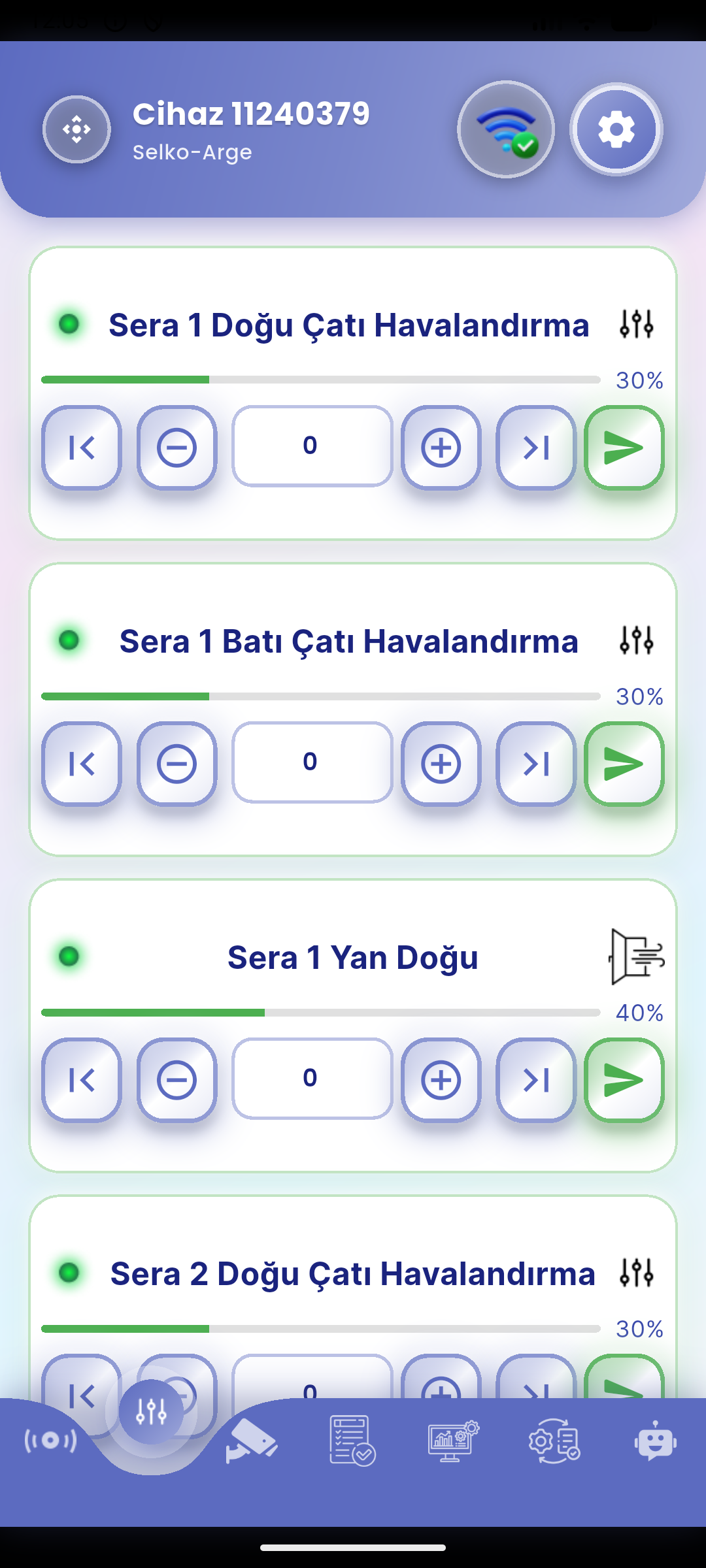

• Uzaktan mobil uygulama ile vana açma ve kapatma
• Pompa çalışma ve arıza bilgilerinin izlenmesi
• Çıkışların belirli sürelerle otomatik çalıştırılması
• Birden fazla panonun merkezî sistem üzerinden yönetilmesi

Kullanım Alanları

• Akıllı sera otomasyonu
• Tarımsal sulama sistemleri
• Gübreleme otomasyonu
• Pompa ve vana kontrolü
• Tarla ve bahçe sulama sistemleri
• Meteoroloji istasyonları
• Depo ve soğuk hava odaları
• Hayvancılık tesisleri
• Bina otomasyonu
• Bahçe ve peyzaj sulama sistemleri
• Endüstriyel IoT uygulamaları
• Makine ve proses otomasyonu
• Uzak saha kontrol sistemleri
• Enerji ve çevre izleme sistemleri
• Fan ve havalandırma kontrolü
• Aydınlatma otomasyonu

IP65 Muhafaza

Nilo Akıllı Pano, saha şartlarına uygun IP65 koruma sınıfına sahip pano kutusu içerisinde hazırlanır.

IP65 muhafaza;

• Toz girişine karşı koruma,
• Su püskürmelerine karşı dayanım,
• Nemli ve tozlu ortamlarda kullanım,
• İç bileşenlerin dış ortam etkilerinden korunması

amacıyla kullanılır.

IP65 koruma seviyesinin korunabilmesi için pano kapağının tam kapatılması, kullanılmayan kablo girişlerinin kapatılması ve uygun IP sınıfına sahip kablo rakorlarının kullanılması gerekir.

Sipariş Seçenekleri

Ürün aşağıdaki seçeneklerle hazırlanabilir:

• Nilo Akıllı Pano 5 Çıkış
• Nilo Akıllı Pano 10 Çıkış
• Nilo Akıllı Pano 15 Çıkış
• Nilo Akıllı Pano 20 Çıkış
• LoRa modüllü
• W5500 Ethernet modüllü
• RS485 sensör bağlantılı
• CAN Bus haberleşmeli
• Sensörlü veya sensörsüz
• Web paneli destekli
• Mobil uygulama destekli
• Projeye özel yazılımlı

Ürünün çıkış sayısı, haberleşme modülleri, röle veya kontaktör yapısı ve sensör bağlantıları sipariş öncesinde proje ihtiyacına göre belirlenmelidir.
